筐体ＸＶＩ
Ｘ６８といえばやっぱゲーム。ゲームといえばアーケードの筐体。

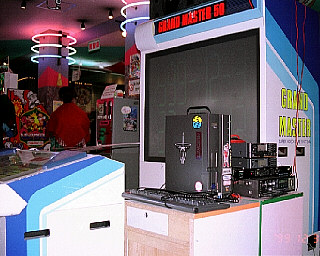

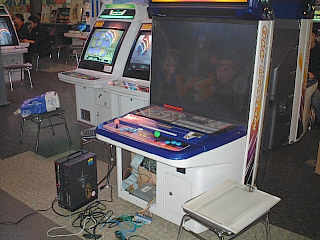

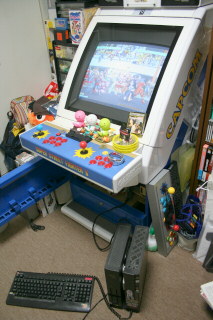

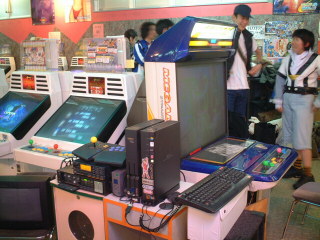

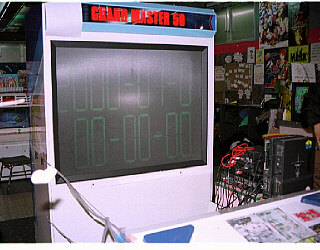

てなワケでアーケード筐体にＸ６８を繋げてみよ〜ＹＥＡＨ！（ぉ。
配線はそれぞれに値するものを繋げて終わり・・・なんだけど
それじゃわかんないので以下略（なにそれ。
それでは説明いろいろ〜
☆まずアーケード筐体の接続部
１９８６年以降はＪＡＭＭＡ（社団法人日本アミューズメント工業協会）が
提唱した規格に統一されたのでこれに準じたものを作ればほとんどの筐体で
使用することができる。メーカーによって微妙に拡張してたり削ってたりするので
ちょろっとだけ注意が必要かも。
＃新ＪＡＭＭＡとかもあるけどここでは無視（ぉ ＪＡＭＭＡエッジコネクタ（５６Ｐ ３．９６ｍｍピッチ）
| 半田面 |
部品面 |
| GND |
Ａ |
１ |
GND |
| GND |
Ｂ |
２ |
GND |
| +５V |
Ｃ |
３ |
+５V |
| +５V |
Ｄ |
４ |
+５V |
| Ｎ．Ｃ |
Ｅ |
５ |
Ｎ．Ｃ |
| +１２V |
Ｆ |
６ |
+１２V |
| ──────── |
Ｈ |
７ |
──────── |
| コインカウンタ２ |
Ｊ |
８ |
コインカウンタ１ |
| Ｎ．Ｃ |
Ｋ |
９ |
Ｎ．Ｃ |
| スピーカー （−） |
Ｌ |
１０ |
スピーカー （＋） |
| Ｎ．Ｃ |
Ｍ |
１１ |
Ｎ．Ｃ |
| ビデオ ＧＲＥＥＮ |
Ｎ |
１２ |
ビデオ ＲＥＤ |
| ビデオ ＳＹＮＣ |
Ｐ |
１３ |
ビデオ ＢＬＵＥ |
| サービススイッチ |
Ｒ |
１４ |
ビデオ ＧＮＤ |
| Ｎ．Ｃ |
Ｓ |
１５ |
テストスイッチ |
| コインスイッチ２ |
Ｔ |
１６ |
コインスイッチ１ |
| スタートスイッチ２ |
Ｕ |
１７ |
スタートスイッチ１ |
| ２Ｐ ＵＰ |
Ｖ |
１８ |
１Ｐ ＵＰ |
| ２Ｐ ＤＯＷＮ |
Ｗ |
１９ |
１Ｐ ＤＯＷＮ |
| ２Ｐ ＬＥＦＴ |
Ｘ |
２０ |
１Ｐ ＬＥＦＴ |
| ２Ｐ ＲＩＧＨＴ |
Ｙ |
２１ |
１Ｐ ＲＩＧＨＴ |
| ２Ｐ ＳＨＯＴ１ |
Ｚ |
２２ |
１Ｐ ＳＨＯＴ１ |
| ２Ｐ ＳＨＯＴ２ |
ａ |
２３ |
１Ｐ ＳＨＯＴ２ |
| ２Ｐ ＳＨＯＴ３ |
ｂ |
２４ |
１Ｐ ＳＨＯＴ３ |
| Ｎ．Ｃ |
ｃ |
２５ |
Ｎ．Ｃ |
| Ｎ．Ｃ |
ｄ |
２６ |
Ｎ．Ｃ |
| ＧＮＤ |
ｅ |
２７ |
ＧＮＤ |
| ＧＮＤ |
ｆ |
２８ |
ＧＮＤ |
☆次にＸ６８側（ＲＧＢ出力部）
| 1 |
ビデオＲＥＤ |
|
| 2 |
ＧＮＤ |
|
| 3 |
ビデオＧＲＥＥＮ |
|
| 4 |
ＧＮＤ |
|
| 5 |
ビデオＢＬＵＥ |
|
| 6 |
ＧＮＤ |
|
| 7 |
ＹＳ |
|
| 8 |
ＧＮＤ |
|
| 9 |
Ｎ．Ｃ |
|
| 10 |
ＡＵＤＩＯ Ｌ |
音声信号 左 |
| 11 |
ＡＵＤＩＯ Ｒ |
音声信号 右 |
| 12 |
ＧＮＤ |
|
| 13 |
Ｎ．Ｃ |
|
| 14 |
Ｈ−ＳＹＮＣ |
水平同期信号 |
| 15 |
Ｖ−ＳＹＮＣ |
垂直同期信号 |

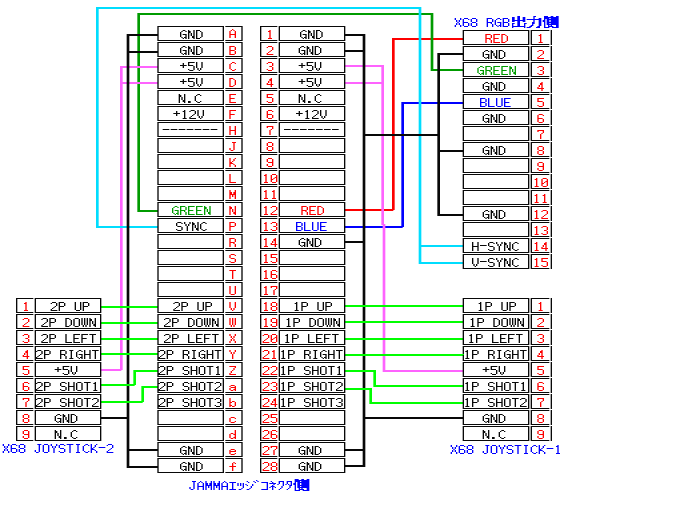

で、こんなカンジで繋ぐ（てきとー。
色とかはわかりやすくする為に付けているだけなのであんま気にしないで。
音声ライン繋いでないのはＪＡＭＡＭＡコネクタでは基本でモノラルしかサポートしてないから
ってのと筐体にはアンプ付いてないものが多く（基盤自体に付いてるからね）自前でアンプを用意して貰う為。
まーでも最近の高い目の筐体には音声のＬＲ入力が別個で付いてるのでそっちに繋げてもおっけー。
あとＳＦＸＶＩとかの６Ｂとかに対応させるときはメガドラパッドバラすなり互換回路作ってそれぞれ繋げてね。

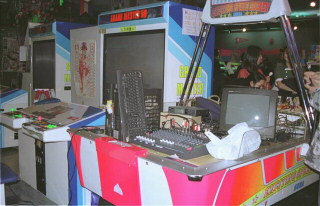

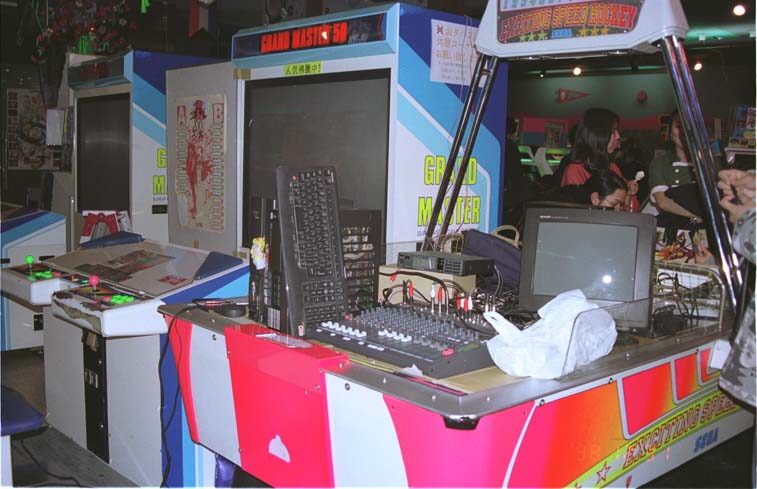

いつもイベントで使ってるモノはめんどーなのでメガドラパッドバラして繋いでたりする（ばく。
わかんないこととかあったら聞いてね。
あ、ひとつ忘れてた。Ｘ６８の画面モードは１５Ｋｈｚにしておいてね。
ソフトが対応してないときは強制で１５Ｋｈｚに変更するツールなどでなんとかして（ぉ。
あと、これらは個人の責任においてやってください（お決まり文句。
